6FC5303-0AF35-0AA0
SINUMERIK 808D 機床控制面板 英文布局
產品詳情
SINUMERIK 808D 機床控制面板 英文布局
概述

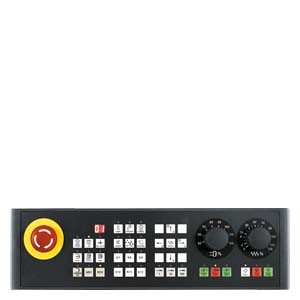

SINUMERIK 808D MCP
帶機械式按鍵的 SINUMERIK 808D MCP 機床控制面板功能分區清晰，操作便捷。它適用于銑床和車床的操作。
自定義按鍵用插條分別標識。
無需在機柜上鉆孔，可使用帶專用夾從后面安裝機床控制面板。
設計
操作員控制部件：
模式和功能鍵：
39 個鍵，其中 30 個鍵 LED 燈
方向鍵，用于帶快速進給倍率功能的機床
（機床控制面板預組裝有車削插條。銑削插條在附件包中提供。）預定義的機床控制面板按鍵，用于手輪選擇、換刀、冷卻液控制或程序測試等常用功能
通過主軸倍率功能進行主軸控制（15 位置旋轉開關）
通過進給/快速進給倍率功能進行進給控制（18 位置旋轉開關）
7 段顯示屏，可顯示刀具編號
布局：
英文或簡體中文
按鍵型：
覆蓋有保護膜的機械按鍵
與 CNC 的接口：
USB
擴展選件：
1 個用于急停按鈕的槽口 (d = 22 mm)
3 個用于控制裝置的槽口 (d = 16 mm)
集成
SINUMERIK 808D MCP 機床控制面板可用于：
SINUMERIK 808D
SINUMERIK 808D ADVANCED
技術規范

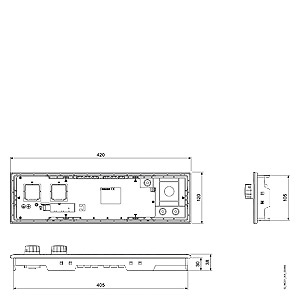

尺寸圖
SINUMERIK 808D MCP
