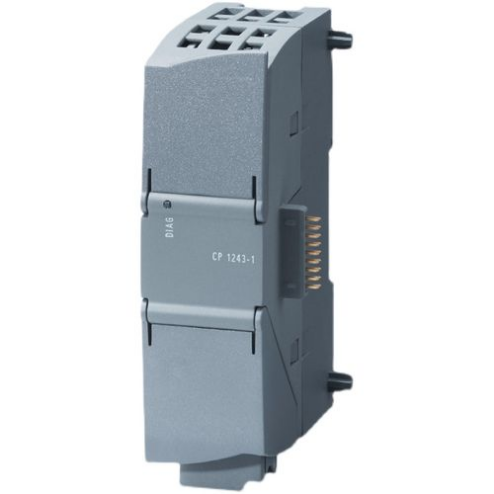

6GK7243-1BX30-0XE0 CP 1243-1

6GK7243-1BX30-0XE0 CP 1243-1

通信處理器 CP 1243-1 用于將 SIMATIC S7-1200（作為附加 以太網接口），以及用于 連接至調度臺， 通過遠動協議（DNP3、 IEC 60870、TeleControl Basic）， 安全（防火墻、VPN）


產品詳情

6GK7243-1BX30-0XE0

(EAN: 4019169297455 / UPC: 887621875077)

通信處理器 CP 1243-1


技術數據

產品類型名稱CP 1243-1
通信處理器 CP 1243-1 用于將 SIMATIC S7-1200（作為附加 以太網接口），以及用于 連接至調度臺， 通過遠動協議（DNP3、 IEC 60870、TeleControl Basic）， 安全（防火墻、VPN）
傳輸率
傳輸率
● 在第一個接口處10 ... 100 Mbit/s
接口
接口數量 / 符合工業以太網1
電氣連接數量
● 在第一個接口處 / 符合工業以太網1
● 適用于電源0
電氣連接規格
● 在第一個接口處 / 符合工業以太網RJ45 端口
供電電壓，電流消耗，損耗功率
電壓類型 / 電源電壓DC
供電電壓 / 1 / 來自背板總線5 V
消耗電流
● 來自背板總線 / DC 時 / 5 V 時 / 典型0.25 A
損耗功率 [W]1.25 W
環境條件
環境溫度
● 在垂直安裝時 / 運行期間-20 ... +60 °C
● 在水平安裝時 / 運行期間-20 ... +70 °C
● 存放期間-40 ... +70 °C
● 運輸期間-40 ... +70 °C
相對空氣濕度
● 25 °C 時 / 無冷凝 / 運行期間 / ******值95 %
防護等級 IPIP20
結構形式，尺寸和重量
模塊格式緊湊型模塊 S7-1200 一倍寬
寬度30 mm
高度110 mm
深度75 mm
凈重0.122 kg
緊固類型
● 35 mm DIN 導軌安裝是
● 墻壁安裝是
產品特點，產品功能，產品組件 / 常規
模塊數量
● 每個 CPU / ******值3
功率數據 / 開放式通信
可能的連接數 / 適用于開放式通信
● 通過 T 模塊 / ******值如 CPU
功率數據 / S7 通訊
可能的連接數 / 用于 S7 通信
● ******值如 CPU
功率數據 / IT 功能
可能的連接數
● 作為電子郵件客戶端 / ******值1
功率數據 / 遠程控制
應用適宜性
● 節點站點否
● 分站點是
● 總站否
連接調度臺適于與遠程控制基本服務器、WinCC 和 PCS7 一同使用
● 借助永久連接支持
● 備注通過遠程控制基本服務器和標準遠程協議連接 SCADA 系統
協議 / 支持
● DNP3是
● IEC 60870-5是
產品功能 / 連接中斷時的數據備份是; 64,000 個事件
每個站點的數據點數 / ******值500
參與者數量 / 交叉通信 / 通過 Telecontrol Server Basic
● 發送方向 / ******值3
● 接收方向 / ******值15
功率數據 / 遠程服務
診斷功能 / 利用 SIMATIC STEP 7 在線診斷是
產品功能
● 利用 SIMATIC STEP 7 下載程序是
● 遠程固件更新是
產品功能 / 管理，配置，項目組態
組態軟件
● 需要STEP 7 基礎版/專業版
產品功能 / 診斷
產品功能 / 基于網絡的診斷是
產品功能 / 安全
防火墻規格狀態檢查
產品功能 / VPN 連接時IPSec, SINEMA RC
加密運算法類型 / VPN 連接時AES-256, AES-192, AES-128, 3DES-168
驗證法類型 / VPN 連接時預共享密鑰 (PSK)，X.509v3 證書
哈希算法類型 / VPN 連接時MD5，SHA-1，SHA-2
可能的連接數 / VPN 連接時8
