緊湊型數控系統的引擎

SINUMERIK 828

SINUMERIK 828 數控系統憑借其特有的性能，樹立了其在標準車銑機床的生產力標桿，以及針對自動化磨床功能應用的廣泛支持?；诿姘宓木o湊型數控系統 SINUMERIK 828D BASIC、SINUMERIK 828D 和 SINUMERIK 828D ADVANCED 是滿足價格敏感市場要求的解決方案。

提高生產率

SINUMERIK 828 – 適用于標準車床、銑床和磨床的緊湊型數控系統

Play Video

SINUMERIK 828 數控系統包含針對不同工藝的相關系統軟件，其應用范圍從立式和基本臥式加工中心（包括模具加工應用）、平面和外圓磨床一直延伸至帶有副主軸、動力刀和 Y 軸的雙通道車削中心。堅固的硬件架構和智能控制算法與高級驅動與電機技術相結合，可確保加工時的高動態響應和精度。

使用 SINUMERIK Operate，可通過標準界面來直觀處理從基本到復雜的所有加工工藝。

擁有緊湊級系統中的優異可擴展性

除兩個高性能型 SINUMERIK 828D 數控系統外，緊湊型系列中又新增了 具有價格優勢的 SINUMERIK 828D BASIC。而 SINUMERIK 828D ADVANCED 通過更多的軸 [8(M), 10(T/G)]（最多兩個附加的加工通道 [1(M), 2(T/G)]）使該產品線變得更加完整。

因此，SINUMERIK 828 數控系統總能滿足標準化機床方案在車削 (T)、銑削 (M) 和磨削 (G) 方面的性能要求。

在讓生產環境變得更高效和更靈活方面，自動化單元扮演著決定性角色。機械手可經由 Run MyRobot /EasyConnect 接口簡便集成到生產工作流程中以處理相關任務。

SINUMERIK 828 面板處理單元概覽

SINUMERIK 828 數控系統標配有 10.4" TFT 彩色顯示屏。PPU 290 是一種采用先進技術、屏幕對角尺寸為 15.6" 的電容式觸控顯示屏，適用于 SINUMERIK 828D 和 SINUMERIK 828D ADVANCED。

PPU 290

PPU 290使得多點觸控操作在SINUMEIK 828D上成為可能。15.6" 面板堅固耐用，能耐受惡劣環境。SINUMERIK Operate 針對觸摸操作進行了優化。

操作方便

16:9 格式電容式 15.6" 彩色顯示屏

直觀的多點觸控操作

全 QWERTY 鍵盤

觸控式軟鍵

通過防護等級為 IP65 的前面接口（USB 2.0，RJ45 Ethernet）實現便捷數據傳輸

接近/距離傳感器用于智能顯示控制

堅固耐用，免維護

壓鑄鎂面板，配有防刮擦玻璃

操作員可以佩戴工作手套

NV-RAM 存儲器，無需電池

無風扇和硬盤

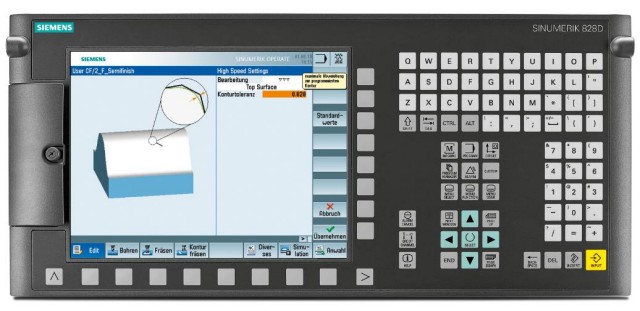

PPU 270.4 和 PPU271.4

高分辨率 10.4" TFT SINUMERIK 828 彩色顯示屏因其堅固性和用戶友好性而具有吸引力。SINUMERIK Operate 提供直觀和高效的機床操作。

操作方便

4:3 格式的 10.4" TFT 彩色顯示屏

配有短行程按鍵的全 QWERTY 鍵盤

使用 16 個軟鍵，可以訪問所有操作屏幕

通過防護等級為 IP65 的前面接口（USB 2.0，RJ45 Ethernet，CF 卡）實現便捷數據傳輸

接近/距離傳感器用于智能顯示控制

堅固耐用，免維護

壓鑄鎂面板，配有防刮擦玻璃

操作員可以佩戴工作手套

NV-RAM 存儲器，無需電池

無風扇和硬盤

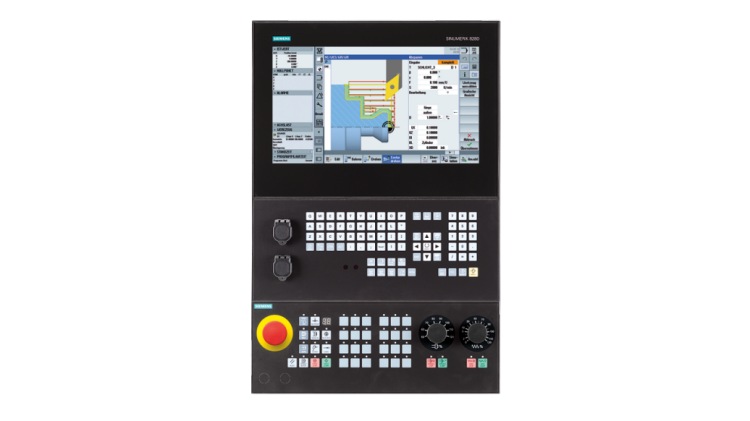

操作元件

USB 機床控制面板用于方便地操作 SINUMERIK 828 PPU。

該機床控制面板的寬度為 310、416 和 483mm，分別適配每一個PPU型號

極為堅固耐用，可耐受極為惡劣的車間條件（面板材質使用耐用的壓鑄鎂材料）

通過 USB 接口實現便捷連

所有型號都配有主軸和進給軸倍率旋鈕

SINUMERIK 828 - 安全集成

西門子是人員和機器設備保護方面的先鋒。將近 20 年來，SINUMERIK Safety Integrated 已成為集成在機床系統中的安全技術標桿。SINUMERIK Safety Integrated 包含的一系列智能系統功能，為機床操作者和機床本身提供較高水平的用戶友好性和安全性。例如，操作員可以在防護門打開的情況下來調整機器。

與 SINAMICS 驅動系統相結合，SINUMERIK 828 數控系統提供了用于實現安全機床方案的優質平臺。

有關 SINUMERIK Safety Integrated 的附加信息

SinuTrain – 控制方面完全相同的數控編程站

SinuTrain 將 SINUMERIK Operate 移植到 PC 上，其包括一個動畫機床控制面板，可為您帶來與實物十分相似的培訓體驗。這有利于從培訓環境到實際使用環境的無縫切換。。借助于此功能強大的工具，可在 PC 上與實際十分接近的環境中離線編程數控程序；這些數控程序隨后可直接傳送到數控系統。在SinuTrain中進行編程與在實際CNC上編程的體驗完全相同。除免費提供的基本版本外，還提供了定制的培訓軟件包；該軟件包為您自行配置培訓環境提供了所需的一切。

系統組件

背后的引擎

SINUMERIK 828 數控系統與 SINAMICS 系列驅動和 SIMOTICS 運動控制電機的組合在設計上進行了優化，可滿足標準機床的要求。

SINAMICS S120

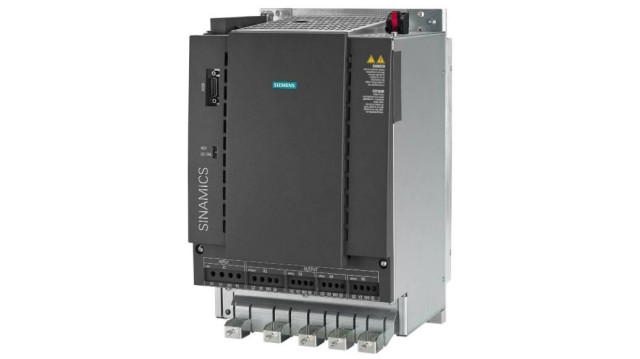

SINAMICS S120 Combi – 緊湊型機床的優質解決方案

SINAMICS S120 Combi 在滿足了外形緊湊而和堅固耐用的同時，實現了 SINAMICS S120系列驅動的高性能，在一個外殼內最多可以集成一個饋電模塊和四個電機模塊。此驅動器非常適合裝備主軸功率為 15 kW 且具有最多五個進給軸的標準緊湊型機床。

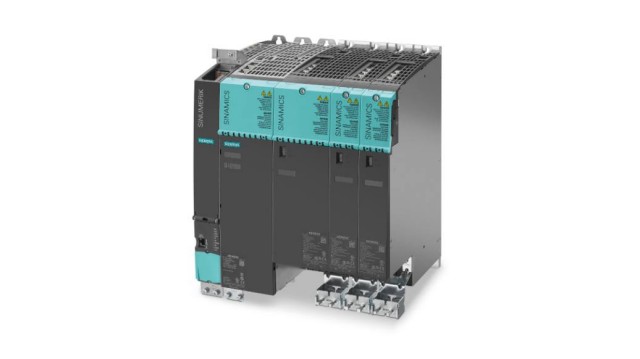

SINAMICS S120 書本型 – 節省電氣柜內的空間

新的 SINAMICS S120 書本型驅動模塊結構緊湊，功率密度大。在******電流保持不變的前提下，新驅動的寬度更小。由于采用新的電機連接/屏蔽設計，高度也減小。

SIMOTICS 運動控制電機

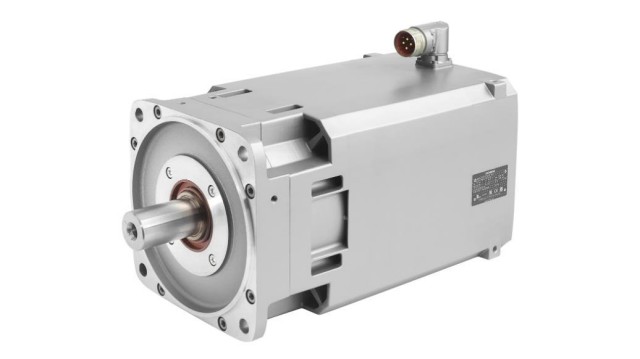

SIMOTICS S-1FK7

由于具有較高堵轉轉矩、高轉速以及平穩的運行特性，SIMOTICS 伺服電機成為機床的優選進給傳動裝置。這些同步伺服電機具有較高防護等級、高強度軸承和堅固的設計，可靠性十分突出。西門子的 SIMOTICS S-1FK7 進給電機與 SINAMICS S120 Combi 驅動精密協調和匹配。

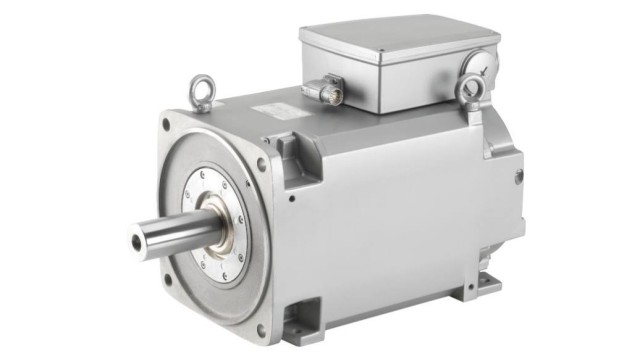

SIMOTICS M-1PH8

SIMOTICS M-1PH8 緊湊型感應電機針對機床主軸電機的應用需求做了專門設計，并且與西門子 SINAMICS S120 Combi驅動高度匹配。
