6FC5303-0AF32-0AA1 MCP 483

6FC5303-0AF32-0AA1 MCP 483

SINUMERIK 機床控制面板 MCP 483 USB USB 接口 寬度 483mm 薄膜型按鍵


產品詳情

概述

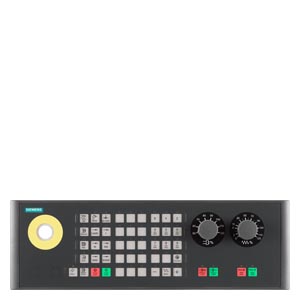

SINUMERIK MCP 483 USB 機床控制面板，不帶急停按鈕

使用 SINUMERIK MCP 483 USB 機床控制面板，可以輕松操作機床功能。它可與 SINUMERIK 828D 數控系統配合使用，以實現車床、磨床和銑床的機器相關操作。與機床特定相關的按鍵帶有可更換的滑入式標簽，可進行調整。

該機床控制器是通過隨面板提供的專用張拉千斤頂從后面安裝的。

蘑菇頭急停按鈕可作為附件來訂購。


設計

操作控制和顯示單元：

  • 操作模式和功能鍵：

    • 50 個帶 LED 的按鍵

    • 常用功能的預定義按鍵，例如，復位鍵、程序控制

    • 用于操作銑床或車床的按鍵組。附件包中包括銑床或車床的按鍵的滑入式標簽。

    • 具體用途的按鍵

  • 主軸倍率主軸控制功能（15 位置旋轉開關）

  • 進給/快速進給倍率進給控制功能（18 位置旋轉開關）

按鍵類型：

  • 帶保護膜的薄膜按鍵

接口：

  • USB 2.0，用于與 SINUMERIK PPU 通信：
    傳輸速率 12 Mbps

擴展選件：

  • 1 個用于急停按鈕的插槽 (d = 22 mm)

  • 2 個插槽，用于控制裝置，如開關 (d = 16 mm)

  • 數字量輸入 X51、X52、X55，例如，連接微型手持單元


集成

SINUMERIK MCP 483 USB 機床控制面板可配合使用：

  • SINUMERIK 828D：

    • PPU 271.4


選型和訂貨數據（印刷版）

Description

Article No.

SINUMERIK
MCP 483 USB machine control panel

Membrane keys, USB 2.0 connection
Width 483 mm (19.4 in)
Including USB cable, length 0.8 m (31.5 in)

6FC5303-0AF32-0AA1

Accessories

Emergency stop mushroom pushbutton 22 mm (0.87 in)
without holder

Plastic, round, red,
positive latching, rotate to unlatch

3SU1000-1HB20-0AA0

Holder

For mushroom pushbutton

3SU1500-0AA10-0AA0

Contact block with 2 contacts

Screw terminals for front panel mounting
1 NO contact + 1 NC contact

3SU1400-1AA10-1FA0

Slide-in labels

6FC5348-0AA04-0AA0

SINUMERIK override spindle/rapid traverse, electronic rotary switch, 5 V DC

6FC5347-0AF11-1AA0

SINUMERIK override feedrate/rapid traverse, electronic rotary switch, 5 V DC

6FC5347-0AF11-0AA0

Cable set

(1 set = 60 units)

For additional machine control panel control devices
Length 500 mm (19.69 in)
