6FC5311-0AA00-0AA0

6FC5311-0AA00-0AA0

SINUMERIK 外圍設備模塊 PP 72/48D PN 72 E 數字式 48A 數字式，24V DC0.25A


產品詳情

概述

SINUMERIK PP 72/48D PN I/O 模塊

提供了具有 72 點輸入和 48 點輸出的 SINUMERIK PP 72/48D PN I/O 數字量模塊，并提供了數字量/模擬量型號 PP 72/48D 2/2A PN，帶附加 2 點模擬量輸入和 2 點模擬量輸出。

這些 I/O 模塊通過基于 PROFINET 的 I/O 接口連接至數控系統。數字量輸入和輸出通過三根 50 芯帶狀電纜連接?？梢允褂枚俗优呸D(zhuǎn)換器，或者直接連接配電板等。


優勢

  • 通過基于 PROFINET 的 I/O 接口，方便地進行連接

  • 使用安裝板，便于將模塊安裝到控制柜中

  • 可由數控系統自動檢測模塊，無需復雜的配置

  • 可方便地將端子排轉換器連接到插入式連接器

  • 集成 24 V DC 電源，輸入、輸出和 PROFINET 之間實現電氣隔離


集成

SINUMERIK PP 72/48D PN 和 PP 72/48D 2/2A PN I/O 模塊可用于以下數控系統：

  • SINUMERIK 828D

  • SINUMERIK 840D sl

  • SINUMERIK ONE

  • SINUMERIK MC


組態

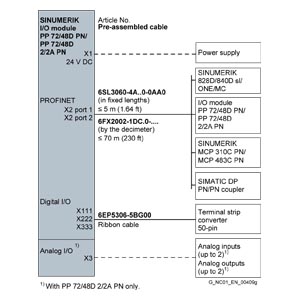

Connection overview for SINUMERIK I/O module PP 72/48D PN/PP 72/48D 2/2A PN


選型和訂貨數據（印刷版）

Description

Article No.

SINUMERIK
PP 72/48D PN I/O module

72 digital inputs and
48 digital outputs

6FC5311-0AA00-0AA0

SINUMERIK
PP 72/48D 2/2A PN I/O module

72 digital inputs and
48 digital outputs
2 analog inputs and
2 analog outputs

6FC5311-0AA00-1AA0

Accessories

Terminal strip converter

For 1-to-1-connection of ID connector
to screw terminals

50-pin

6EP5406-5AA00

Cable set for self-assembly

Ribbon cable, 50-pin
length 6 m (19.7 ft)
with 8 insulation displacement connectors, 50-pin
and strain relief clamp

6EP5306-5BG00

DRIVE-CLiQ signal cable,
pre-assembled

For PROFINET connection
Connector with degree of protection IP20


  • In fixed lengths1)

6SL3060-4A..0-0AA0

  • In precise decimeter lengths1)

6FX2002-1DC00-....



1) For complete article number and length code, see MOTION-CONNECT connection systems.
