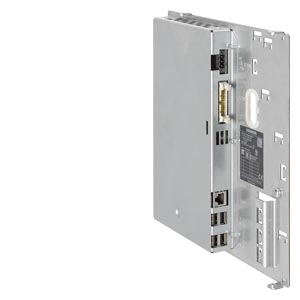

6FC5312-0DA00-1AA1 TCU 30.3
SINUMERIK 840D sl TCU 30.3（瘦客戶端單元） 用于 SINUMERIK/SIMOTION 此產品包含 第三方供貨的配件并且只有 當硬件產品的防護等級加熱 至少要達到與 Siemens AG 的 標準發貨條件 一樣的水平 的前提下 才可 進行再次銷售。
概述
通過用于分布式安裝的 SINUMERIK 瘦客戶機單元 TCU 30.3 ，可單獨安裝操作員面板前端以及 SINUMERIK PCU/SIMATIC IPC 或 SINUMERIK NCU。為此，用戶界面被復制到一個或多個前操作員面板前端，每個面板配一個 SINUMERIK TCU 30.3。
優勢
可同時操作最多 5 個相同的分布式操作員面板（其中 4 個是薄型客戶機），有效操作大型機床
方便操作互連的機器 — 借助于抑制機制，還可連接 4 個以上瘦客戶機操作員面板。
淺裝，面板較薄，低能耗
在控制柜中對 SINUMERIK PCU （適用于 SINUMERIK 的 SIMATIC IPC）進行無振動安裝
設計
SINUMERIK TCU 30.3 通過工業以太網連接到 SINUMERIK PCU (SIMATIC IPC) ，作為專用子網內的瘦客戶機（通過 DHCP 服務器）。
顯卡：
分辨率 1280 × 1042 像素 (SXGA)
32 位色深
接口：
4 × USB 2.0 A 型，用于連接鼠標、鍵盤和 U 盤
1 × 工業以太網 10/100/1000 Mbps （RJ45 前部接口）
功能
SINUMERIK PCU (SIMATIC IPC)、SINUMERIK NCU 和操作員面板之間通過工業以太網實現信號傳輸
組件結構布局便于安裝和維護
SINUMERIK PCU (SIMATIC IPC) 的功能與在集中式配置一樣，例如，PCI 插槽的數量。在所有操作員面板前端上會同步顯示相同的操作畫面，在任意一個面板上都可以操作。薄型客戶機上的操作的優先級與 SINUMERIK PCU 直接連接的操作員面板前端上的操作相同。處于被動模式的操作員面板顯示變暗的畫滿。
可在主動操作員面板上進行操作。通過一個啟用功能，被動操作員面板可以請求操作。
操作員面板前端可以和一個 SINUMERIK TCU 組合運行，或者集成一個 TCU，直接連接到 SINUMERIK PCU 上。
到操作員面板的距離由兩個網絡節點/接入點之間的******距離決定 (100 m/328 ft)。
集成
SINUMERIK TCU 30.3 可以用于：
SINUMERIK OP 010/OP 010S/OP 010C/OP 012/OP 015A/OP 019 操作員面板前端
SINUMERIK 840D sl：
NCU 710.3B PN/NCU 720.3B PN/NCU 730.3B PNSINUMERIK PCU 50.5 Windows 7
SINUMERIK PCU（適用于 SINUMERIK 的 SIMATIC IPC）
組態

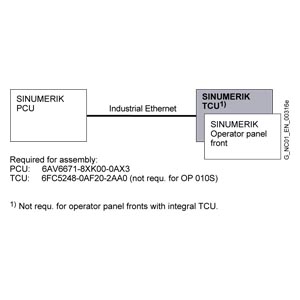

Connection overview for SINUMERIK TCU without central OP on PCU

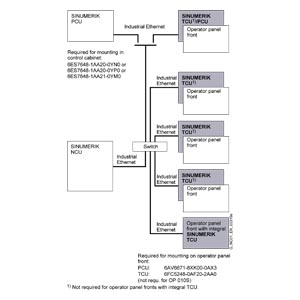

Connection overview for SINUMERIK TCU with central OP on PCU

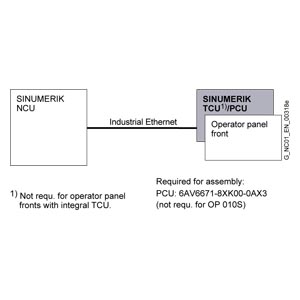

Connection overview for SINUMERIK TCU on NCU
Connection overview for SINUMERIK TCU with several TCUs on NCU
技術規范
Article number | 6FC5312-0DA00-1AA1 | |
|---|---|---|
Product brand name | SINUMERIK | |
product short term | TCU 30.3 | |
product designation | Thin Client Unit | |
supply voltage at DC | 24 V | |
Active power consumption maximum | 60 W | |
Degree of protection | IP20 / UL open type | |
| Mounted | |
environmental category acc. to IEC 60721-3-3 | Condensation and icing excluded. Low air temperature 0 °C (32 °F). | |
Relative humidity at 25 °C (77 °F), during | ||
| 5 ... 95 % | |
| 5 ... 95 % | |
| 5 ... 95 % | |
Ambient temperature, during | ||
| -25 °C ... 55 °C | |
| -40 °C ... 70 °C | |
| 0 °C ... 55 °C | |
width | 260 mm (10.23622 in) | |
height | 265 mm (10.43307 in) | |
depth | 34 mm (1.33858 in) | |
| Without brackets | |
net weight | 1.6 kg (3.5274 lb) | |
certificate of suitability | CE, cULus | |
