6FC5203-0AF01-0AA1 OP 010C

6FC5203-0AF01-0AA1 OP 010C

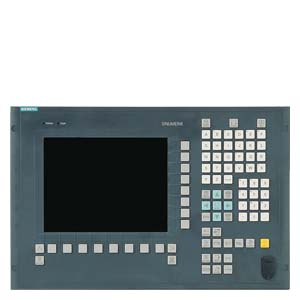

SINUMERIK 前操作面板 OP 010C；10.4" TFT（640x 480） 配有機械按鍵


產品詳情

概述

SINUMERIK OP 010C 操作員面板配有一個分辨率為 640x480 像素（VGA）的 10.4" TFT 彩色顯示屏，具有一個 65 鍵的機械式鍵盤，帶有 8+4 水平和 8 個垂直軟鍵。

配有 6 個可更換鍵帽的熱鍵，可根據(jù)機床進行調整。這些鍵帽可以用激光進行任意標記。

操作員面板前端采用供貨范圍內包括的專用夾子后面固定。


優(yōu)勢

  • 集成鍵盤配有機械按鍵，操作控制和監(jiān)視簡單、可靠

  • 集成 6 個熱鍵，方便主要功能的快速選擇


設計

SINUMERIK OP 010C 操作員面板通過扁平帶狀電纜連接到 SINUMERIK PCU (SIMATIC IPC for SINUMERIK)。

接口：

  • 1 個 USB 1.1 接口，A 型（前置）

  • 2 根扁平帶狀電纜，用于連接 PCU


集成

SINUMERIK OP 010C 操作員面板可用于：

  • SINUMERIK 840D sl：
    NCU 710.3B PN/NCU 720.3B PN/NCU 730.3B PN

  • SINUMERIK PCU 50.5 Windows 7

  • SINUMERIK TCU 30.3


技術規(guī)范

Article number

6FC5203-0AF01-0AA0

Product brand name

SINUMERIK

product short term

OP 010C

product designation

Operator panel front

screen diagonal

10.4 in ()

design of the display

TFT color VGA

Screen resolution of the display

640 pixel × 480 pixel

supply voltage at DC

5 V

  • ● note

Via PCU or TCU

Active power consumption


  • ● typical

10 W

  • ● maximum

16 W

Degree of protection


  • ● front

IP54

  • ● rear

IP00

environmental category acc. to IEC 60721-3-3

Condensation and icing excluded. Low air temperature 0 °C (32 °F).

Relative humidity at 25 °C (77 °F), during


  • ● storage

5 ... 95 %

  • ● transport

5 ... 95 %

  • ● operation

5 ... 95 %

Ambient temperature, during


  • ● storage

-20 ... +55 °C (-4 ... +131 °F)

  • ● transport

-20 ... +55 °C (-4 ... +131 °F)

  • ● operation


  • — front

0 ... 45 °C (32 ... 113 °F)

  • — rear

0 ... 55 °C (32 ... 131 °F)

width

483 mm (19.01575 in)

height

310 mm (12.20472 in)

depth

30 mm (1.1811 in)

  • ● note

Without USB protective cover on the front

installation depth

20 mm (0.7874 in)

  • ● note

Clearance + 10 mm (0.39 in)

Mounting surface


  • ● section width

450 mm (17.71654 in)

  • ● section height

290 mm (11.41732 in)

net weight

5 kg (11.02311 lb)

certificate of suitability

CE / cULus
