6FC5303-0AA00-2AA0 HT 2

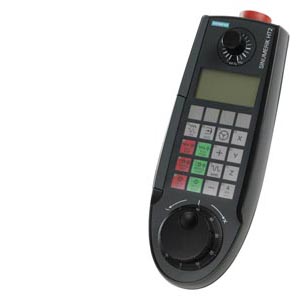

SINUMERIK 手持終端 HT 2 配備 128x64 像素顯示屏
概述
移動式 SINUMERIK HT 2 手持終端適合手動操作機床，如進行整定。
開發時秉承容易操作，堅固的理念。SINUMERIK HT 2 可無縫集成至 SINUMERIK 系統的操作部件環境中。
優勢
操作控制和監視的移動性
2 個使能按鈕，左、右手都可以操作
在操作過程中易于熱拔插（即插即用），無需觸發與 PN Plus 接線盒組合的急停按鈕，無需附加的手動執行元件/按鍵開關。
在操作過程中進行插入和刪除，無需觸發急停按鈕，基本型需要手動執行元件/按鍵開關和端接插頭。結構牢固、輕盈，并采用人體工程學設計
借助堅固的電磁手輪，軸的進給運動直觀
用戶可以自由組態和標記所有鍵（缺省鍵布局在出廠時預組態）
插入式標簽，用于貼標簽（附件）
帶有不同類型支架的靈活安裝：
磁性夾具或鉤具（附件）信號電纜易于更換，無需使用專用工具（附件）
設計
SINUMERIK HT 2 安裝在設備外部時通過 PN Basic/PN Plus 接線盒連接，安裝在控制柜內部時通過 PN Basic 連接模塊連接。
操作員控件：
20 個按鍵，所有按鍵都可以由用戶自由定義和標記
雙通道急停按鈕，3 步
2 個使能按鈕（適合右手和左手操作員），雙通道，3 步
倍率選擇開關
磁性手輪
按鍵開關（3 個位置，2 個按鍵）
按鍵類型：
薄膜按鍵
接口：
將電纜連接到 PN Basic/PN Plus 接線盒、Basic PN 連接模塊
顯示屏：
4 行顯示屏（128 x 64 像素）
功能
這款手持終端的控制元件易于操作、質量輕便、設計符合人體工學，因此使用非常方便，即使是長時間的輪班工作，也能勝任。配備了橡膠把手和磁性手輪，防護等級達到 IP65，在惡劣的生產條件下，仍非常堅固耐用。按鍵可以根據需要自由定義和標記。
集成
SINUMERIK HT 2 手持終端可用于：
SINUMERIK 840D sl：
NCU 710.3B PN/NCU 720.3B PN/NCU 730.3B PNSIMATIC IPC Windows 10
SINUMERIK PCU
組態

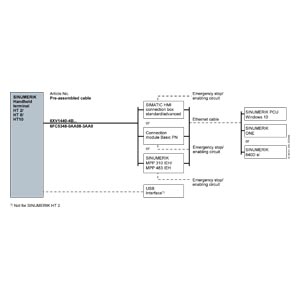

Connection overview for SINUMERIK HT 2/HT 8
技術規范
Article number | 6FC5303-0AA00-2AA0 | |
|---|---|---|
Product brand name | SINUMERIK | |
Product short term | HT 2 | |
Product designation | Handheld terminal | |
Screen resolution of the display | 128 × 64 Pixel | |
Supply voltage at DC | 24 V | |
Active power consumption maximum | 2.5 W | |
Degree of protection | IP65 | |
Environmental category acc. to IEC 60721-3-3 | Condensation and icing excluded. Low air temperature 0 °C (32 °F). | |
Relative humidity at 25 °C (77 °F), during | ||
| 5 ... 95 % | |
| 5 ... 95 % | |
| 5 ... 95 % | |
Ambient temperature, during | ||
| -20 ... +55 °C (-4 ... +131 °F) | |
| -20 ... +55 °C (-4 ... +131 °F) | |
| 0 ... 55 °C (32 ... 131 °F) | |
Width | 100 mm (3.93701 in) | |
Height | 76.2 mm (3 in) | |
| Without control elements | |
Depth | 255 mm (10.03937 in) | |
Net weight | 0.69 kg (1.52119 lb) | |
Certificate of suitability | CE, cULus | |
