6FC5403-0AA20-0AA1 HT 8
SINUMERIK 手持終端 HT 8 該產品包含 第三方供貨的配件并且只有 當硬件產品的防護等級加熱 至少要達到與 Siemens AG 的 標準發貨條件 一樣的水平 的前提下 才可 進行再次銷售。 如有需要 Siemens AG 將樂于 為您提供該條件標準
概述

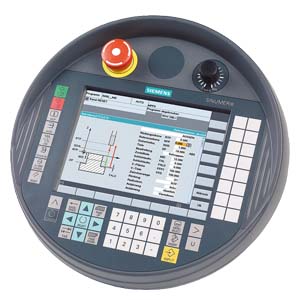

SINUMERIK HT 8 手持終端將操作員面板和機床控制面板的功能組合在一起，能夠完全控制和監視機床。它可以用作一個輔助的主操作員面板或者輔助控制面板。
配備的觸摸筆和連接線使觸摸屏的操作簡單方便，甚至在操作員佩戴手套時也是如此。它的安全系統設計允許人員進入機床危險區域作業。
優勢
操作控制和監視的移動性
7.5" TFT 彩色顯示屏，像素圖形格式
通過觸摸屏、薄膜按鍵和觸摸筆皆可操作
一個急停按鈕，2 個使能按鈕，方便慣用左手和右手的操作人員
在操作過程中易于熱拔插（即插即用），無需觸發與 PN Plus 接線盒組合的急停按鈕，無需附加的手動執行元件/按鍵開關。
在操作過程中進行插入和刪除，無需觸發急停按鈕，基本型需要手動執行元件/按鍵開關和端接插頭。堅固耐用、結構緊湊、設計符合人體工學
信號電纜易于更換，無需專用工具（附件）
設計
急停按鈕和 2 個使能按鈕（3 步式）各有兩個通道。
SINUMERIK HT 8 可通過以下方式連接：
在控制柜中通過 Basic PN 連接模塊連接
通過 PN Basic 或 PN Plus 連接盒連接到設備的任意安裝位置
功能
SINUMERIK HT 8 依據瘦客戶端原理運行。操作軟件已經安裝在 SINUMERIK NCU/PCU 或 SIMATIC IPC 上。通過工業以太網，NCU/PCU/IPC 的屏幕畫面內容傳送到 HT 8，而 HT 8 的主要信息傳送到 NCU/PCU/IPC。HT 8 的操作界面和 SINUMERIK 數控系統的標準操作面板上的界面一樣。
如有需要，可以自定義操作界面（請參見 CNC Shopfloor Management 軟件）。
集成
SINUMERIK HT 8 手持終端可用于：
SINUMERIK 840D sl：
NCU 710.3B PN/NCU 720.3B PN/NCU 730.3B PNSIMATIC IPC Windows 10
SINUMERIK PCU
組態

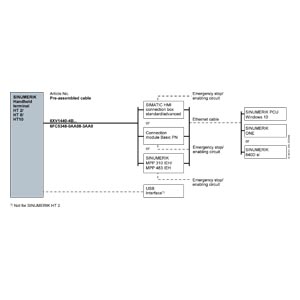

Connection overview for SINUMERIK HT 2/HT 8
技術規范
Article number |
| 6FC5403-0AA20-0AA1 | 6FC5403-0AA20-1AA1 | |
|---|---|---|---|---|
Product brand name | SINUMERIK | SINUMERIK | ||
Product short term | HT 8 | HT 8 | ||
Product designation | Handheld terminal | Handheld terminal | ||
Product feature | Without handwheel | With handwheel | ||
Screen diagonal | in | 7.5 | 7.5 | |
Design of the display | TFT color VGA | TFT color VGA | ||
Screen resolution of the display | Pixel | 640 × 480 | 640 × 480 | |
Supply voltage at DC | V | 24 | 24 | |
Active power consumption maximum | W | 13 | 13 | |
Degree of protection | IP65 | IP65 | ||
Environmental category acc. to IEC 60721-3-3 | Condensation and icing excluded. Low air temperature 0 °C (32 °F). | Condensation and icing excluded. Low air temperature 0 °C (32 °F). | ||
Relative humidity at 25 °C (77 °F), during | ||||
| % | 5 ... 95 | 5 ... 95 | |
| % | 5 ... 95 | 5 ... 95 | |
| % | 5 ... 95 | 5 ... 95 | |
Ambient temperature, during | ||||
| °C (°F) | -20 ... +55 (-4 ... +131) | -20 ... +55 (-4 ... +131) | |
| °C (°F) | -20 ... +55 (-4 ... +131) | -20 ... +55 (-4 ... +131) | |
| °C (°F) | 0 ... 55 (32 ... 131) | 0 ... 55 (32 ... 131) | |
Outer diameter of the enclosure | mm (in) | 290 (11.41732) | 290 (11.41732) | |
Height | mm (in) | 65 (2.55906) | 65 (2.55906) | |
| Without control elements | Without control elements | ||
Net weight | kg (lb) | 1.73 (3.814) | 1.73 (3.814) | |
Certificate of suitability | CE, cULus | CE, cULus | ||
