6FC5403-0AA21-0AA1 HT 10
SINUMERIK 手持終端 HT 10 手動控制裝置 帶 10" 多點觸控顯示屏 用于 SINUMERIK CNC
概述

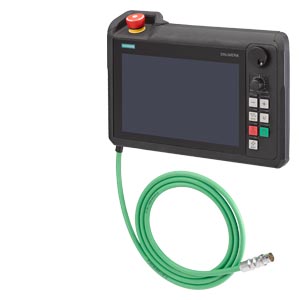

移動手持終端 SINUMERIK HT 10 是SINUMERIK blackline plus 設計中的新型多功能手持終端。這款終端操作簡便，通過其符合人體工程學的輕質設計和 10" 多點觸控顯示屏實現既定用途。
SINUMERIK HT 10 可移動手持終端將操作員面板和機床控制面板的功能組合在一個設備中。因此，這款終端可用于設置、操作和監視機床。由于基于瘦客戶機原理，SINUMERIK HT 10 既可用作主要操作員面板，也可用作輔助操作員面板。屏幕顯示內容通過工業以太網從 SINUMERIK NCU 或 SINUMERIK PCU 傳輸?shù)绞殖纸K端。
The SINUMERIK HT 10 針對機床市場的需求而優化設計。
優勢
操作控制和監視的移動性
符合人體工程學設計，重量輕便，可以靠左前臂支撐
多點觸控操作和觸控屏手勢控制，也可在操作員戴手套時操作
固定操作員面板(如顯示管理器)的集成操作原理
自動急停超控件與接線盒 “SIMATIC PN advanced” 結合使用，在操作過程中可以簡單地插拔
提供可選附件的壁式固定器：HT 10 可以安全保持，并可以壁式固定器固定操作員面板方式操作。
設計
10.1" TFT 多點觸控顯示屏
旋轉倍率開關(19位置)
手輪（僅適用于 SINUMERIK HT 10 6FC5403-0AA21-1AA1）
7 個機械功能鍵，通過按鍵提供 LED 反饋
觸摸按鍵：屏幕中預定義保留區域用戶定義的按鍵功能，可通過 U 鍵進行選擇
不發光型急停按鈕（雙通道）
帶使能按鈕(3步)和 USB 接口的手柄
集成
SINUMERIK HT 10 手持終端可用于：
SINUMERIK ONE
NCU 1750/NCU 1760 (SW V6.13)SINUMERIK 840D sl
NCU 710.3B PN/NCU 720.3B PN/NCU 730.3B PN (SW V4.93)SINUMERIK PCU
SINUMERIK 適用的 SIMATIC IPC，帶 PCU base software Windows 10 (SW V13.0)
組態

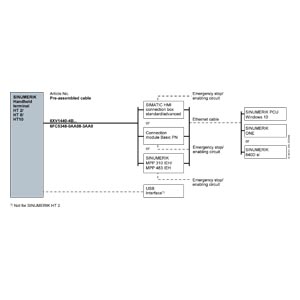

Connection overview for SINUMERIK HT 2/HT 8
技術規范
Article number |
| 6FC5403-0AA21-0AA1 | 6FC5403-0AA21-1AA1 | |
|---|---|---|---|---|
Product brand name | SINUMERIK | SINUMERIK | ||
product short term | HT 10 | HT 10 | ||
product designation | Handheld terminal | Handheld terminal | ||
product feature | Without handwheel | With handwheel | ||
screen diagonal | in | 10.1 | 10.1 | |
design of the display | TFT color display | TFT color display | ||
Screen resolution of the display | pixel | 1280 × 800 | 1280 × 800 | |
supply voltage at DC | V | 24 | 24 | |
transmission link maximum | m (ft) | 25 (82.021) | 25 (82.021) | |
Protection class without shaft input | IP65 | IP65 | ||
environmental category acc. to IEC 60721-3-3 | Condensation, ice formation, dripping water, spraying water, splashing water and water jets are not permitted | Condensation, ice formation, dripping water, spraying water, splashing water and water jets are not permitted | ||
Relative humidity at 25 °C (77 °F), during | ||||
| % | 5 ... 95 | 5 ... 95 | |
| % | 5 ... 95 | 5 ... 95 | |
| % | 5 ... 95 | 5 ... 95 | |
Ambient temperature, during | ||||
| °C (°F) | -20 ... +55 (-4 ... +131) | -20 ... +55 (-4 ... +131) | |
| °C (°F) | -20 ... +55 (-4 ... +131) | -20 ... +55 (-4 ... +131) | |
| °C (°F) | 0 ... 45 (32 ... 113) | 0 ... 45 (32 ... 113) | |
width | mm (in) | 327 (12.87402) | 327 (12.87402) | |
height | mm (in) | 102 (4.01575) | 102 (4.01575) | |
depth | mm (in) | 232 (9.13386) | 232 (9.13386) | |
net weight | kg (lb) | 1.5 (3.30693) | 1.5 (3.30693) | |
| Without connecting cable | Without connecting cable | ||
certificate of suitability | CE, cULus, EAC, KC, RCM | CE, cULus, EAC, KC, RCM | ||
