6FC5303-0AF23-0AA1 MCP 310C PN

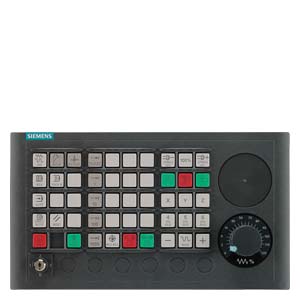

SINUMERIK 機床控制面板 MCP 310C PN PROFINET/工業以太網 寬度 310mm 機械按鍵
概述
帶有機械鍵的 SINUMERIK 機床控制面板 MCP 310C PN 用于方便、有條理地操作機床功能。它適用于銑床、車床、磨床以及專用機床的操作。
除了 PROFINET 功能，SINUMERIK MCP 310C PN 還保留其完整的工業以太網功能?？梢允褂?DIP 開關切換網絡技術。
所有按鍵都配有可以更換的鍵帽，以適配機器。這些鍵帽可以用激光器任意標記。作為選項，也可使用明確鍵帽。
機床控制面板用隨面板提供的專用夾子從后面進行固定。
設計
操作員控制部件：
機械鍵
操作模式和功能鍵：
49 個帶 LED 的按鍵
具有快速進給倍率功能的銑床的方向鍵（提供有車床方向鍵的鍵蓋）
默認鍵布局包含 16 個可由用戶自定義的鍵
進給速率/快速進給倍率控制功能（23 位置旋轉開關）
按鍵開關（四個位置和三個不同的鍵）
接口：
PROFINET
工業以太網
9 點輸入/6 點輸出，用于控制 9 個設備
（控制設備需要附加電纜套件）2 個手輪
擴展：
6 個用于控制裝置的槽口 (d = 16 mm)
1 個用于安裝急停按鈕或主軸/快速進給倍率旋轉開關的位置 (d = 22 mm)
供貨范圍中包括鍵帽（30 × 人體工學灰色，30 × 透明，9 × 帶標簽）以及急停按鈕的背板。
集成
SINUMERIK MCP 310C PN 機床控制面板可以用于：
SINUMERIK 840D sl
