6SL3055-0AA00-2EB0 CBE20

6SL3055-0AA00-2EB0 CBE20

6SL3055-0AA00-2EB0(UPC: 662643188936)OPT.BOARD CBE20 6SL3055-0AA00-2EB0

SINAMICS S120 CBE20 PROFINET 模塊 用于連接 PROFINET IO 帶 4 個 RJ45 端口 具備開關功能

產品詳情

概述

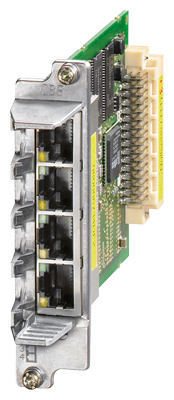

CBE20 通信板

CBE20 通信板用于通過 CU320-2 控制單元連接到 PROFINET IO 網絡。

隨后，SINAMICS S120 或 SINAMICS S150 驅動系統將起到一個 PROFINET IO 控制器的作用，并可執行以下功能：

  • PROFINET IO 設備

  • 100 Mbit/s 全雙工

  • 支持實時 PROFINET IO：

    • RT（實時）

    • IRT（同步實時），最小發送循環為 500 μs

  • 作為符合 PROFIdrive 規范 V4 的 PROFINET IO 設備連接到控制系統

  • 標準 TCP/IP 通信，采用 STARTER 調試工具進行過程組態

  • 帶 4 個 RJ45 接口的集成 4 端口交換機，基于 PROFINET ASIC ERTEC400。因此，可不使用附加外部交換機而配置******拓?fù)浣Y(jié)構（總線形、星形、樹形）。

  • 支持“介質冗余”和“共享設備”功能

在以下情況下，需要使用通信板卡 CBE20：

  • 配備 CU320-2 DP (PROFIBUS) 控制單元的 SINAMICS S120 或 SINAMICS S150 變頻調速柜應連接到 PROFINET-IO 網絡

  • SINAMICS Link 用于在多個 CU320 2 DP (PROFIBUS) 或 CU320 2 PN (PROFINET) 控制單元之間直接交換數據，無需上位控制系統。

  • 需要有 EtherNet/IP 連接。

集成

通信板卡 CBE20 插在控制器 CU320-2 的選件插槽內。

SINAMICS Link

SINAMICS Link 用于在多個 CU320 2 DP (PROFIBUS) 或 CU320 2 PN (PROFINET) 控制單元之間直接交換數據，無需上位控制系統。在此情況下，需要使用 CBE20 通信板。SINAMICS Link 的可能應用包括：

  • 多個驅動的力矩分布

  • 多個驅動的設定值級聯

  • 通過材料幅面耦合的驅動的載荷分布

  • SINAMICS G 或 SINAMICS S 與 CU320-2 控制單元和帶有 CUD 控制單元的 SINAMICS DC 主站之間的耦合器。

除控制單元 CU320?2 和/或 SINAMICS DC Master CUD 外，其它組件不參與通信。

通過對控制單元進行參數化設定就可以激活 SINAMICS 鏈路。

技術規范



CBE20 通信板

6SL3055-0AA00-2EB0

電流需要量

24 V DC 時

0.16 A

功耗

2.4 W

重量，約

0.1 kg (0.22 lb)

適用性證書

cULus
