6SL3055-0AA00-2TA0(UPC: 662643066777)SINAMICS TERMINAL BOARD TB30

SINAMICS/SIMOTION 端子板 TB30 用于控制單元 CU320-X 和 SIMOTION D4x5-X

產品詳情

概述

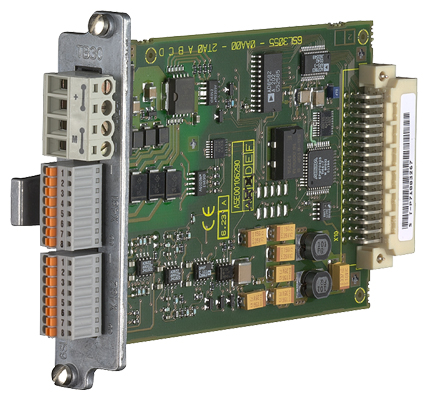

TB30 端子板

通過 TB30 端子擴展板，可以向控制單元添加數字量輸入/數字量輸出以及模擬量輸入/模擬量輸出。

設計

TB30 端子板上有以下接口：

  • 數字量輸入和數字量輸出的供電

  • 4 點數字量輸入

  • 4 點數字量輸出

  • 2 點模擬量輸入

  • 2 點模擬量輸出

信號電纜屏蔽的屏蔽接口位于控制器上。

集成

TB30 端子板插到插槽中，用來擴展 CU320?2 控制單元。

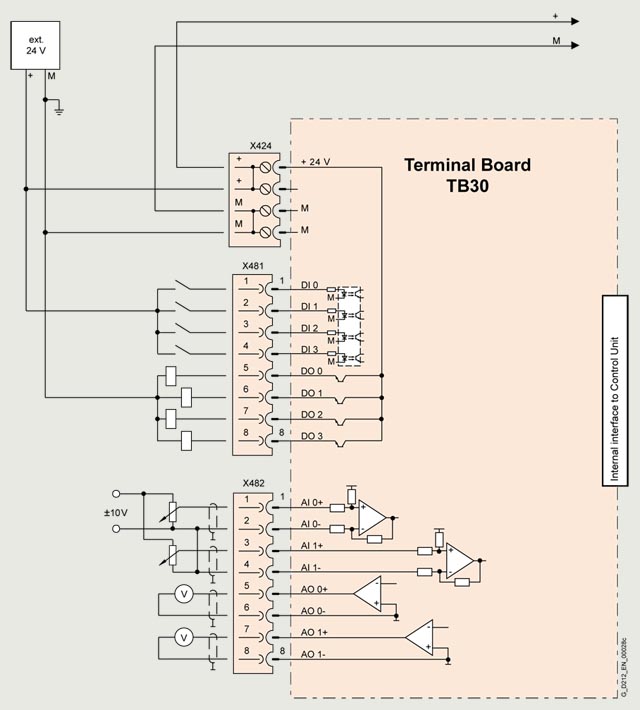

TB30 終端板的連接示例

技術規范



TB30 端子板

6SL3055-0AA00-2TA0

功率需求（******）

在 24 V DC 下通過 CU320?2 控制單元，不用考慮數字量輸出

0.05 A

  • ******導線截面

2.5 mm2

  • 熔斷器保護（******）

20 A

數字量輸入

符合標準 IEC 61131?2，1 類


  • 電壓

-3 ... +30 V

  • 低電平
    （斷開的數字量輸入為“低”）

-3 ... +5 V

  • 高電平

15 ... 30 V

  • 24 V DC 時的電流消耗，典型值

6 mA

  • 數字量輸入的延遲時間 1), 約


  • L → H

50 μs

  • H → L

100 μs

  • ******導線截面

0.5 mm2

數字量輸出

（連續短路保護）


  • 電壓

24 V DC

  • 每數字量輸出負載電流，******

500 mA

  • 數字量輸入的延時1)，大約值

150 μs

  • ******導線截面

0.5 mm2

模擬量輸入

（差）


  • 電壓范圍
    （斷開的模擬量輸入為 0 V）

-10 ... +10 V

  • 內部電阻 Ri

65 kΩ

  • 精度 2)

13 位 + 符號

  • ******導線截面

0.5 mm2

模擬輸出

（連續短路保護）


  • 電壓范圍

-10 ... +10 V

  • ******負載電流

-3 ... +3 mA

  • 解決方法

11 位 + 符號

  • 穩定時間，約

200 μs

  • ******導線截面

0.5 mm2

功耗（******）

3 W

重量，約

0.1 kg (0.22 lb)

適用性證書

cULus



1) 指定的延時參照于硬件。實際的響應時間取決于處理數字量輸入/輸出的時間片。

2) 如果要在具有連續可調電源電壓的信號處理中來操作模擬量輸入，那么采樣頻率 fa = 1/ttime slice 必須至少為最高信號頻率 fmax 的兩倍。
