SINAMICS S120 Active Line Module 輸入：3AC 380-480V,50/60Hz 輸出:600V DC，27A，16kW 結構形式：書本尺寸 內部風冷 包括 Drive-CLiQ 導線
概述
自換相饋電/反饋單元（饋電和再生反饋方向有 IGBT）可提供可調直流鏈路電壓。這就意味著所連接的電機模塊可與電源電壓退耦。在容許電壓誤差內的電源電壓波動對電機電壓沒有影響。調節型輸入模塊設計用于連接到中線接地 (TN, TT) 和未接地 (IT) 電源系統。
直流鏈路通過集成預充電電阻器進行預先充電。
為了運行有源整流裝置，必須使用適宜的有源濾波裝置。
設計
書本型調節型輸入模塊具有以下標準接口：
1 個電源接口，通過螺釘型端子連接
1 個 24 VDC 電子裝置電源接口，通過 24V 端子適配器連接（在供貨范圍內）
1個直流鏈路接口，通過集成直流鏈路母排連接
3 個 DRIVE-CLiQ 插座
2 個PE（保護性接地）接口
調節型電源模塊(Active Line)的狀態通過兩個多色 LED 來顯示 。
通過連接板，通過屏蔽接線端子或喉箍，可以將電源線的屏蔽連接到 100mm 寬的調節型電源模塊的集成屏蔽接線板上。例如 Weidmüller 公司的 KLBü4 型號。屏蔽接線端子不能用來消除導線張力。對于 150 mm、200 mm 和 300 mm 寬的模塊，另外提供有一種屏蔽接線板。
信號電纜的屏蔽端可通過一個屏蔽連接端子（如 Weidmüller 型 KLBü SC）連接到輸入模塊。
調節型電源模塊的供應范圍包括：
DRIVE-CLiQ 電纜，用于驅動控制左側相鄰的控制單元連接，長度為 0.11 m
DRIVE?CLiQ 電纜（長度取決于模塊寬度），用于將有源整流裝置連接到相鄰的電機模塊，長度 = 有源整流裝置的寬度 + 0.11 m
2 個盲插頭，用于密封未使用的 DRIVE-CLiQ 插座
跳線，用于連接 24VDC 母排和相鄰的電機模塊
24 V 終端適配器 (X24)
用于數字量輸入的連接器 X21
80 kW 和 120 kW 有源整流裝置的風扇（電壓由有源整流裝置提供）
1 套 30 種語言的警示版
1 個導熱片
（僅用于帶冷卻板的調節型輸入模塊）
集成
有源整流柜通過 DRIVE CLiQ 接收控制信息：
控制單元 CU320?2
SINUMERIK 840D sl，帶有
NCU 710.3B PN
NCU 720.3 PN
NCU 730.3 PN
數控擴展單元 NX10.3/NX15.3
SIMOTION D

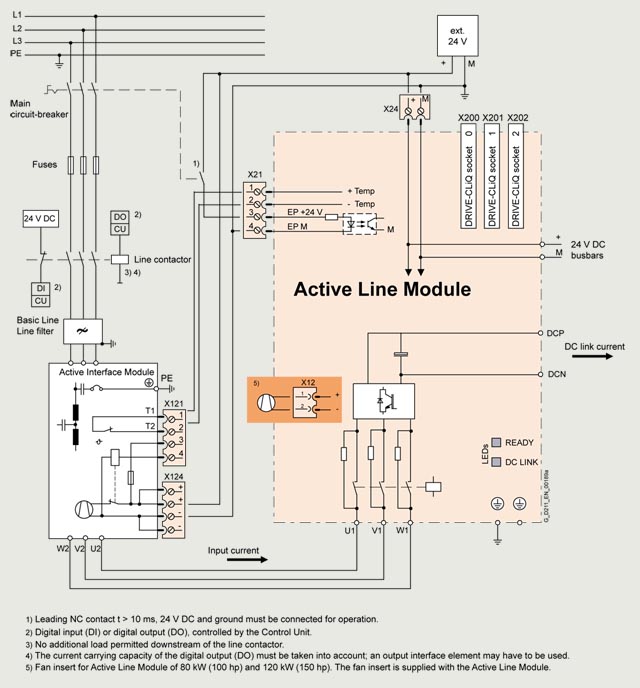

書本型調節型輸入模塊的連接示例
技術規范
| 書本型變頻調速柜中的調節型電源模塊 6SL3130-7TE... |
|---|---|
線路電壓 （至海拔高度 2000 (6562 ft) 米） | 380 ... 480 V 3 AC ± 10 %（運行時 -15 % < 1 分鐘）或 |
電源頻率 | 47 ... 63 Hz |
SCCR（短路電流額定值） | 在與建議使用的 J 級熔斷器或符合 UL489 / CSA 22.2 編號 5-02 標準的斷路器組合時，65 kA 參見建議的電源側組件 |
輸入功率因數 | |
| |
| 1（出廠設置），可通過輸入一個無功電流設定點來改變 |
| 1（出廠設置） |
| |
| >0.96 |
| 0.65 ... 0.9 |
過電壓類別 至 EN 60664?1 | III 類 |
直流回路電壓Vd | 直流環節電壓可作為與輸入電壓分離的一個電壓而被調節。 非調節模式直流回路電壓保持與整流線路電壓平均值時的線路電壓比例。 直流環節電壓的出廠設定值： 380 ... 400 V 3 AC:600 V（調節模式） 400 ... 415 V 3 AC:625 V（調節模式） 416 ... 480 V 3 AC:1.35 x線路電壓（非調節模式）1) |
電子裝置電源 | 24 V DC -15 %/+20 % |
無線電干擾抑制 | |
| 安全類別符合 EN 61800?3 的 Cat C3，總電纜長度最長 350 m (1148 ft) |
| EN 61800-3 的類別 C2，總電纜長度最長 350 m (1148 ft) |
冷卻方式 | 內部空氣冷卻，電源裝置通過內置風扇提高空氣冷卻程度 |
容許的環境和冷卻劑溫度（空氣） 電源側部件、電源模塊和電機模塊運行過程中時 | 0 … 40 °C (32 … 104 °F) 無降額， |
安裝海拔高度 | 最高海拔 1000 m (3281 ft)，無降額； |
一致性聲明 | CE（低壓和 EMC directive 規程） |
許可證書 | cULus |
1)如果連接的電機適用于 > 650 V 直流，則也可以選擇有源模式。
