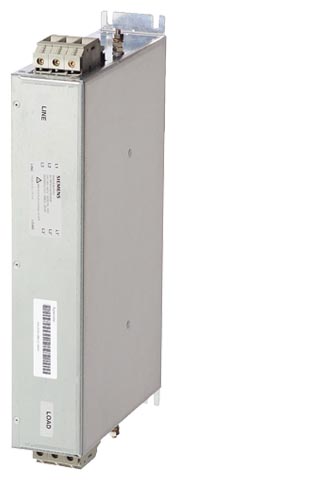

6SL3000-0BE21-6DA0
6SL3000-0BE21-6DA0(EAN: 4042948662786 / UPC: 662643066432)FILTER_LINE_3AC_6SL3000-0BE21-6DA0
SINAMICS/SIMODRIVE 611 基本型進線濾波器 用于 16kW 主動型電源模塊 和 16kW 非調節型電源模塊 和 20kW 基礎電源模塊 和 SINAMICS S120 Combi 輸入：3AC 380-480V，50/60Hz 注意使用條件！
概述
對于傳導干擾輻射位于 150 kHz 和 30 MHz 頻率范圍的機器，根據 CE?EMC 法規的要求，必須對其傳導干擾輻射進行抑制處理?；菊餮b置就是用在這類機器上。
技術規范
電源電壓 380...480 V 3 AC | 基本整流裝置 | |||||
|---|---|---|---|---|---|---|
| 6SL3000-0BE21-6DA0 | 6SL3000-0BE23-6DA1 | 6SL3000-0BE25-5DA0 | 6SL3000-0BE28-0DA0 | 6SL3000-0BE31-2DA0 | |
額定電流 | A | 36 | 74 | 105 | 132 | 192 |
功率損耗 | kW | 0.016 | 0.02 | 0.041 | 0.048 | 0.086 |
電網電源/負載連接 L1, L2, L3 / U, V, W | 螺釘型端子 | 螺釘型端子 | 螺釘型端子 | 螺釘型端子 | 螺釘型端子 | |
| mm2 | 10 | 35 | 50 | 95 | 95 |
PE 連接 | M6 螺柱，符合 DIN 46234 | M6 螺柱，符合 DIN 46234 | M8 螺柱，符合 DIN 46234 | M10 螺柱，符合 DIN 46234 | M10 螺柱，符合 DIN 46234 | |
防護等級 | IP20 | IP20 | IP20 | IP20 | IP20 | |
尺寸 | ||||||
| mm (in) | 50 (1.97) | 75 (2.95) | 100 (3.94) | 150 (5.91) | 150 (5.91) |
| mm (in) | 429 (16.89) | 433 (17.05) | 466 (18.35) | 479 (18.86) | 479 (18.86) |
| mm (in) | 226 (8.90) | 226 (8.90) | 226 (8.90) | 226 (8.90) | 226 (8.90) |
重量，約 | kg (lb) | 5 (11.0) | 7.5 (16.5) | 11.5 (25.4) | 18.2 (40.1) | 18.8 (41.5) |
認證 | cURus | cURus | cURus | cURus | cURus | |
適用箱式結構中的有源整流裝置 | 類型 | 6SL3130-7TE21-6AA4 6SL3131-7TE21-6AA3 6SL3136-7TE21-6AA3 | 6SL3130-7TE23-6AA3 6SL3131-7TE23-6AA3 6SL3136-7TE23-6AA3 | 6SL3130-7TE25-5AA3 6SL3131-7TE25-5AA3 6SL3136-7TE25-5AA3 | 6SL3130-7TE28-0AA3 6SL3131-7TE28-0AA3 6SL3136-7TE28-0AA3 | 6SL3130-7TE31-2AA3 6SL3131-7TE31-2AA3 6SL3136-7TE31-2AA3 6SL3135-7TE31-2AA3 |
| kW | 16 | 36 | 55 | 80 | 120 |
