SINSINAMICS S120 Smart Line Module SINAMICS S120 Smart Line Module SINAMICS S120 Smart Line Module SINAMICS S120 Smart Line Module 輸入：380-480V 三相交流，50/60Hz 輸入：380-480V 三相交流，50/60Hz 輸入：380-480V 三相交流，50/60Hz 輸入：380-480V 三相交流，50/60Hz 輸出：600V DC，27A，16kW 緊湊書本型 內部風冷 輸出：600V DC，27A，16kW 緊湊書本型 內部風冷 輸出：600V DC，27A，16kW 緊湊書本型 內部風冷 輸出：600V DC，27A，16kW 緊湊書本型 內部風冷 包括 DRIVE-CLiQ 電纜 包括 DRIVE-CLiQ 包括 DRIVE-CLiQ 電纜 包括 DRIVE-CLiQ 電纜 電纜
概述
非調節型電源模塊為非可調饋電/反饋單元（用于輸入電源的二極管橋；通過 IGBT 實現穩定的換相整流），具有 100％ 的再生反饋功率?？赏ㄟ^參數設定，關閉該模板的再生功能。回饋整流裝置專為連接接地 TN/TT 系統和非接地 IT 系統而設計。
直流鏈路通過集成預充電電阻器進行預先充電。
相關的電源電抗器對非調節型電源模塊的運行是絕對至關重要的。
設計
緊湊書本型變頻調速柜中的非調節型電源模塊標配有以下接口：
1 個電源接口，通過螺釘型端子連接
1 個 24 VDC 電子裝置電源接口，通過 24V 端子適配器連接（在供貨范圍內）
1個直流鏈路接口，通過集成直流鏈路母排連接
2 個PE（保護性接地）接口
3 個 DRIVE-CLiQ 插座
非調節型電源模塊(Smart Line)的狀態通過兩個多色 LED 來顯示 。
信號電纜的屏蔽端可通過一個屏蔽連接端子（如 Weidmüller 型 KLBüSC）連接到輸入模塊。
非調節型電源模塊的供應范圍包括：
DRIVE-CLiQ 電纜，用于驅動控制左側相鄰的控制單元連接，長度為 0.11 m
2 個盲插頭，用于密封未使用的 DRIVE-CLiQ 插座
DRIVE-CLiQ 電纜，用于連接到相鄰的電機模塊，長度為 0.21 m
跳線，用于連接 24VDC 母排和相鄰的電機模塊
24 V 終端適配器 (X24)
數字輸入/輸出連接器 X21
1 套 30 種語言的警示版
1 個導熱片
集成
回饋整流裝置通過 DRIVE-CLIQ 來實現和 CU3202、SIMOTION D4x5-2 控制單元或 CX32-2 擴展控制器的通信。

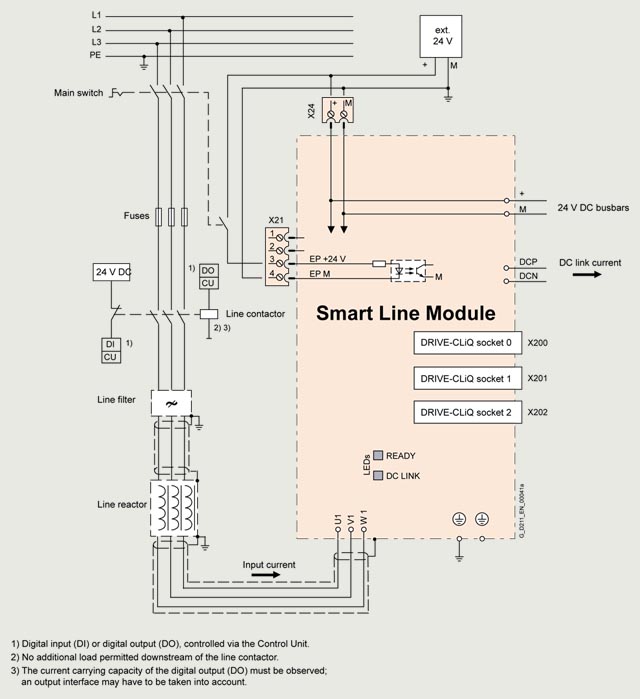

緊湊式書本型回饋整流裝置的連接示例
技術規范
| 書本型變頻調速柜中的非調節型電源模塊 6SL3430-6TE21-6AA1 |
|---|---|
線路電壓 （至海拔高度 2000 (6562 ft) 米） | 380 ... 480 V 3 AC ± 10 %（運行時 -15 % < 1 分鐘）或 |
電源頻率 | 47 ... 63 Hz |
SCCR（短路電流額定值） | 在與建議使用的 J 級熔斷器或符合 UL489 / CSA 22.2 編號 5-02 標準的斷路器組合時，65 kA 參見建議的電源側組件 |
輸入功率因數 額定功率 | |
| >0.96 |
| 0.65 ... 0.9 |
過電壓類別 符合標準 EN 60664?1 | III 類 |
直流鏈路電壓，約 | 1.35 x 進線電壓1) |
電子裝置電源 | 24 V DC, -15 %/+20 % |
無線電干擾抑制 | |
| 沒有無線電干擾抑制 |
| EN 61800-3 的類別 C2 |
冷卻方式 | 內部空氣冷卻，電源裝置通過內置風扇提高空氣冷卻程度 |
容許的環境和冷卻劑溫度（空氣） 電源側部件、電源模塊和電機模塊運行過程中時 | 0 … 40 °C (32 … 104 °F) 無降額， |
安裝海拔高度 | 最高海拔 1000 m (3281 ft)，無降額； |
一致性聲明 | CE（低壓和 EMC directive 規程） |
許可證書 | 通過 UL 認證 |
1) 直流母線電壓被校準為平均的線電壓值。有關更多信息，請參閱配置注意事項。
