6SL3100-1BE31-0AA0
6SL3100-1BE31-0AA0(UPC: 662643067101)RES_WIRE_5R2_+-10%_2KW

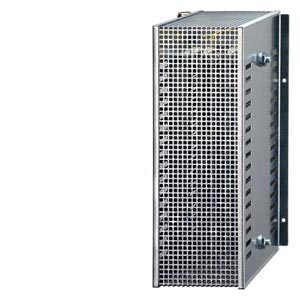

SINAMICS 制動電阻 輸入：600V DC 1.5kW/100kW
產品詳情
概述
直流鏈路的過多能量通過制動電阻進行耗散。
相應的制動電阻與制動模塊或基本型輸入模塊相連。 該制動電阻就會被安裝在電氣柜或開關柜之外。 此布置使電源模塊/電機模塊周圍的總熱損失得到耗散，從而達到相應的所需空調水平降低。
技術規范
直流鏈路電壓 510 V … 720 V DC | 書本型和緊湊式書本型制動模塊的制動電阻器 | ||||
|---|---|---|---|---|---|
|
| 6SN1113-1AA00-0DA0 | 6SL3100-1BE31-0AA0 | ||
電阻 | Ω | 17 | 5.7 | ||
額定功率 PDB | kW | 0.3 | 1.5 | ||
峰值功率 Pmax | kW | 25 | 100 | ||
峰值功率的 用于峰值輸出 ta | s | 0.1 | 0.4 | 1 | 2 |
周期持續時間 比的持續時間 t | s | 11.5 | 210 | 68 | 460 |
防護等級 | IP54 | IP20 | |||
尺寸 | |||||
| mm (in) | 80 (3.15) | 193 (7.60) | ||
| mm (in) | 210 (8.27) | 410 (16.1) | ||
| mm (in) | 53 (2.09) | 240 (9.45) | ||
重量，約 | kg (lb) | 3.4 (7.50) | 5.6 (12.3) | ||
許可證書 | cULus | – | |||
