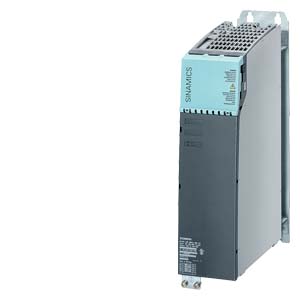

****備件**** SINAMICS 24伏電源模塊 輸入：600V DC/3AC 380-480V 50/60Hz 輸出：26V DC +/-2%，20A

產品詳情

概述

書本型控制電源模塊通過總線或直流環節提供 24 VDC 電源。 例如，在電源發生故障時，假設直流鏈路電壓可用，這可進行緊急縮回運動。


設計

控制供電模塊標配有下列連接和接口：

  • 1 個輸入接口

  • 2個直流鏈路接口，通過集成直流鏈路母排連接

  • 2 個電子裝置電源接口，通過集成 24 V DC 母排連接

  • 1 個用于控制器、終端模塊、傳感器模塊等的電子裝置電源接口，通過包含在供貨范圍之內的 24V 端子適配器進行連接（******可連接的截面為 6 mm2，******熔斷電流為 20 A）

  • 2 個 PE（保護性接地）接口

控制供電模塊的狀態通過兩個多色 LED 來顯示。

集成

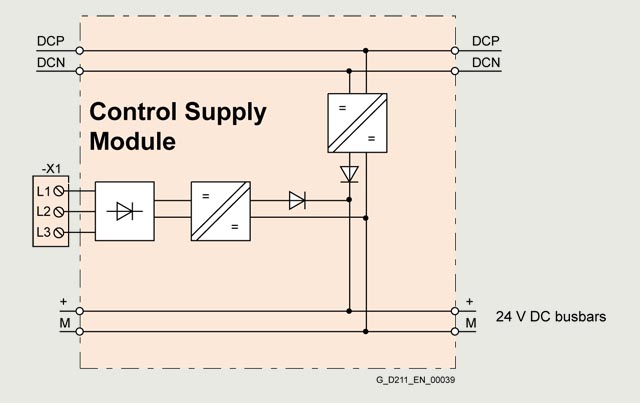

控制電源模塊的連接示例

技術規范

直流鏈路電壓 510 ...720 V DC

電源電壓 380 ...480 V 3 AC

書本型控制電源模塊

（內部空氣冷卻）


6SL3100?1DE22?0AA0

額定輸入電流


  • 400 V 3 AC 時

2.2 A

  • 600 V DC 時

1.1 A

直流鏈路電壓范圍

300 ~ 882 V DC
（在 300 … 430 VDC 范圍內的運行在 < 1 min 時間內被暫時允許）

無線電干擾抑制（標準）

C2 類，符合 EN61800-3 標準

額定輸出電壓

26 V DC

額定輸出電流

20 A

載流能力


  • 24 V 直流母排

20 A

  • 直流鏈路母排

100 A

輸入連接

L1, L2, L3 (X1)

螺釘型接線端子

  • 導體截面積

0.2 … 4.0 mm2

PE 連接

M5 螺釘

尺寸


  • 寬

50 mm (1.97 in)

  • 高

380 mm (14.96 in)

  • 深度，包括間隔片
    （包含在供貨范圍內）

270 mm (10.63 in)

重量，約

4.8 kg (10.6 lb)

認證，符合

cULus
