6SL3162-2BE00-0AA0
SINAMICS S120 直流母線進電適配器 用于直接饋電 螺釘型接線端子 -35 mm2 72A 用于 100、150、200和300mm 電壓/電機模塊 書本型規格
概述
直流鏈路整流器適配器

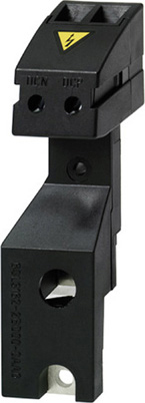

直流回路整流器適配器，適用于 50 mm（1.97 in）和 100 mm（3.94 in）單元寬度

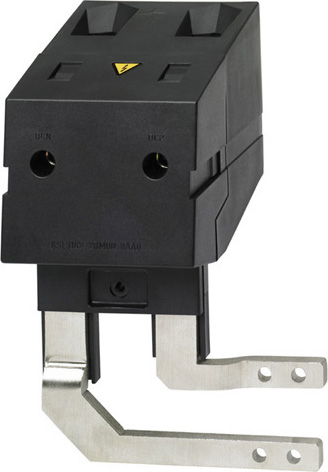

直流回路整流器適配器，適用于 150 mm ... 300 mm（5.91 in ... 11.81 in）單元寬度
若不使用逆變裝置的內部直流回路母排，則必須通過一個直流回路整流器適配器來提供直流回路電壓，例如，當書本型裝置通過外部直流母排與裝機裝柜型裝置耦合時。直流鏈路整流器適配器安裝在電機模塊的直流鏈路母線上。直流鏈路的電纜從上方引入。
直流鏈路適配器

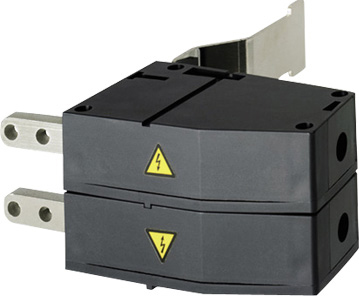

適合所有單元寬度的（多層）直流環節適配器
如果是多層構造的電機模塊，提供有一個直流鏈路適配器套件，用以連接兩個驅動陣容的直流鏈路。直流環節適配器安裝在電機模塊的直流環節母線的側面?？稍谀孀児竦挠覀然蜃髠冗M行安裝。直流回路適配器上的磁極標記（DCN 和 DCP）與選擇用于安裝的一側匹配。直流鏈路的電纜從下方引入。直流回路適配器（多層）不能與寬度 ≤ 100 mm 的逆變柜的加強直流回路母排配合使用。直流環節適配器以每套兩個的形式提供。
技術規范
直流鏈路整流器適配器 | 直流鏈路適配器 | |||
|---|---|---|---|---|
6SL3162-2BD00?0AA0 | 6SL3162-2BM00?0AA0 | 6SL3162-2BM01?0AA0 | ||
連接
| mm2 | 螺釘型接線端子 0.5 … 10 | 螺釘型接線端子 35 … 95 | 螺釘型接線端子 35 … 95 |
載流能力 | A | 43 | 240 | 240 |
重量，約 | kg (lb) | 0.06 (0.13) | 0.48 (1.06) | 0.76 (1.68) |
認證，符合 | cURus | cURus | cURus | |
適用于書本型和書本緊湊型的電源模塊和電機模塊 | 書本型和緊湊書本型 | 書本型和緊湊書本型 | ||
