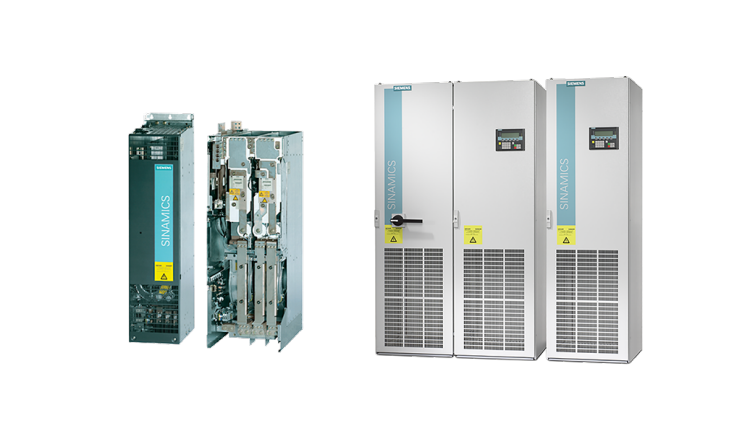

SINAMICS G130/G150 變頻調速設備

SINAMICS G130裝置 和 SINAMICS G150 變頻調速柜是為機械工程和工廠建造中的變速驅動裝置設計的。這些變頻調速柜經過專門調整，以滿足具有平方轉矩負載或恒定負載特性的傳動裝置的要求并滿足通用性能要求，無需再生回饋功能。無編碼器矢量控制的控制精度適合絕大多數應用，因此，無需額外的實際轉速值編碼器。SINAMICS G130/G150 提供有一種經濟型傳動解決方案，通過增加組件與選件來滿足相應客戶要求。

亮點

SINAMICS G130/150

客戶獲益

這些變頻器調速柜采用先進的 IGBT 功率半導體器件和創新的冷卻解決方案，結構緊湊而且運行檢為安靜。

維護方便，易于接觸到所有模塊。

使用標準的 PROFIBUS 接口和各種模擬量和數字量接口，可順利集成到自動化解決方案。

各模塊和功率部件的更換方便而快速，提高了設備利用率。

通過用戶友好的 AOP30 操作員面板上的交互菜單，簡單進行調試和參數設置，LCD 可以顯示圖形和普通文本。

具有“節能”和“增強型節能”等特殊能效特性。

“維護清洗”功能用于短暫提高泵的速度以抵消沉積物的積累。

“阻止壁板沉積物”功能總是改變工藝控制器的設定值，使儲罐液位不斷提高和降低。

典型應用

在需要移動、輸送、泵送或壓縮散料、液體或氣態物料的場合，使用變速驅動裝置很有利。這種應用基本上包括：

泵、風機、壓縮機

移動：傳送帶、船舶驅動裝置

加工：碾磨機、混合機、捏合機、破碎機、攪拌機、回轉爐、擠出機

化工領域

石油與天然氣領域

水/污水處理領域

概述

SINAMICS G130 變頻調速柜內置單元，框架型號 FX 和 HX

SINAMICS G130 變頻器是一款變頻裝置，可以非常靈活地與相關選件組合，集成到客戶機柜中或直接集成到機器設備內。

SINAMICS G130 變頻調速柜的電壓和功率范圍：

可以用大量附加電氣部件對驅動系統進行優化以滿足特定應用要求。組態和調試工作因預定義接口而被大大簡化。

無編碼器矢量控制的控制精度適合絕大多數應用，即，無需額外的實際轉速值編碼器。

但，SINAMICS G130 變頻調速柜配有編碼器評估單元，以適應由于工廠原因需要編碼器的應用場合。

控制單元、電源模板和其它有源 SINAMICS 部件之間的通訊通過 DRIVE-CliQ（變頻調速柜的內部接口）進行。通過具有各種預組裝電纜長度的 DRIVE-CLiQ 連接，可以快速形成一個完整的變頻器系統。

為了與過程控制系統通信，CU320-2 控制單元標配有 PROFIBUS 或 PROFINET 接口。該接口也可通過數字量和模擬量輸入和輸出進行擴展。為此，可使用 TM31 端子模塊和 TB30 端子擴展板。為了能夠通過 CANopen 或 EtherNet/IP 進行通信，也可安裝附加擴展板卡。

優勢

• 采用了最新的 IGBT 的電力半導體技術和革新的冷卻方法，因而運行安靜，結構緊湊；

• 各模塊和功率部件可快速、方便地進行更換，從而確保較高的設備可用性?？筛鼡Q的部件都可快速、方便地更換。另外，通過“Spares On Web”因特網工具，可方便地查看具體訂單的備件。

• 借助于一個標準通信接口以及多個模擬量和數字量接口，可方便地集成到自動化解決方案中。

• 使用配有圖形 LCD 和文本顯示屏的 AOP30 增強型操作面板或安裝有 STARTER 調試工具的 PC，可方便地進行調試和參數設置 。

• 通過預置軟件功能，可更方便地根據具體設備調整變頻器。

• 所有組件（從具體部件到隨時可連接的機柜）在整個生產過程中都經過嚴格測試。這就保證了它們?cè)诎惭b、調試和運行過程中具有極高的功能可靠性。

應用

變速驅動器適用于涉及運動、傳送、泵送或?qū)腆w、液體或氣體進行壓縮的所有應用。

主要應用包括：

• 泵和風機

• 壓縮機

• 擠出機和混合機

• 軋鋼機

設計

SINAMICS G130 變頻調速柜內置單元為機器制造商和工廠建設者提供了一種模塊化傳動系統，可根據具體應用進行量身定制。

SINAMICS G130 變頻調速柜內置單元主要包括以下模塊化獨立組件：

• 電源模塊

• 控制器單元

它們可以分開，也可以組合進同一個裝置中。電源模板上有一個用于控制單元的插槽。

變頻裝置配有與控制單元相連的一根 DRIVE-CLiQ 通信電纜和一根 24 V 電源電纜。這些電纜經過預組裝，可用于安裝變頻裝置中的控制單元。如果這兩個單元分開安裝，那么必須訂購適當長度的電纜。

AOP30 增強型操作面板和數值型 BOP20 精簡操作面板可用于調試和本地操作。

通過端子排上或采用 PROFIBUS 或 PROFINET 的 CU320 2 控制單元上的預定義接口，可更方便地進行傳動裝置調試和控制。CU320 2 控制單元的接口可通過插入式 TB30 端子擴展板或 TM31 端子模塊等附加模塊加以補充。

如果與變頻器通信需要使用其它用戶接口，則必須提供外部 24 V 電源。

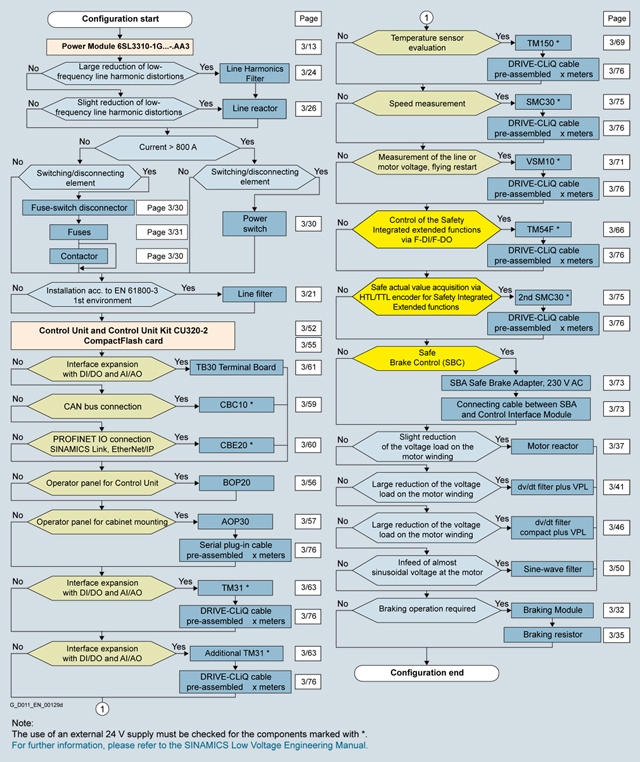

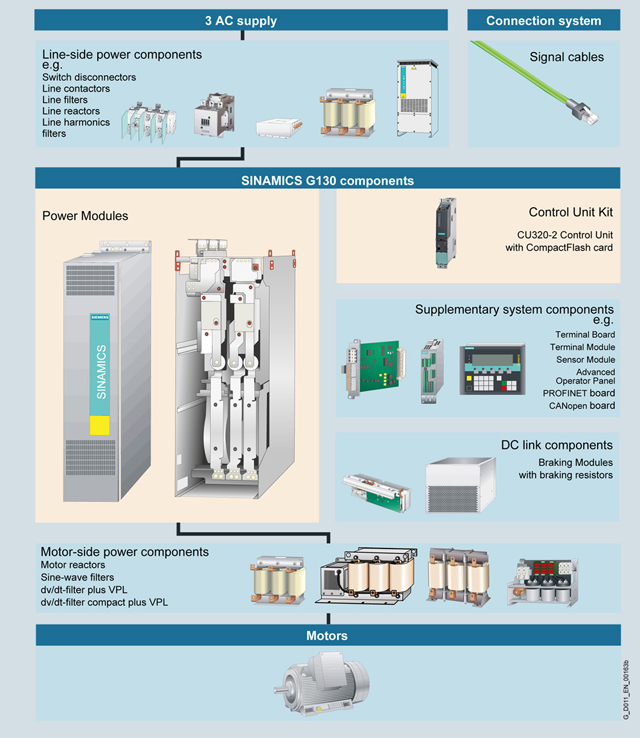

下面兩個圖可在組裝所需的變頻調速柜組件時提供幫助。第一個圖顯示了 SINAMICS G130 變頻調速柜的設計與具體組件。第二個圖是一個包含各個組件的判定和選型標準的流程圖。

噴漆模塊

以下變頻器組件標配有噴漆模塊：

• 電源模板

• 控制裝置

• 傳感器模塊

• 端子模塊

• 高級操作員面板 (AOP30)

部件涂層可保護 SMD 組件中的敏感元件免受有害氣體、粉塵和濕氣的腐蝕。

鍍鎳母排

為了達到最高的抗環境影響水平，變頻裝置的所有銅母排都鍍鎳。裸銅接頭無需清潔即用于連接。

功能

通訊和用戶端子排

CU320-2 控制單元上標配的 PROFIBUS 或 PROFINET 通信接口可用作與控制器連接的用戶接口；還提供了以下擴展組件（如 TM31 端子模塊、TB30 端子擴展板和各個模塊）以支持 CANopen or EtherNet/IP 通信。

通過該接口，可將系統連接到上位控制器或連接附加裝置。

要簡化傳動組態和調試過程，可以將 TM31 端子擴展模塊預先設置為多種出廠設置。

有關詳細資料，請參閱《SINAMICS 低壓工程手冊》。

開環和閉環控制功能

變頻器控制除提供電機和變頻器保護外，還提供了包含轉速和電流控制的高質量矢量控制。
